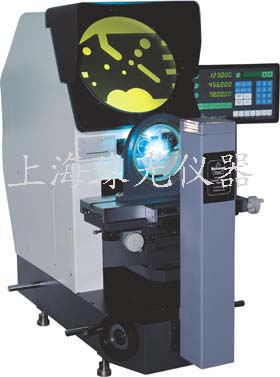

测量投影仪又叫工业投影仪，仪器光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0。08%;坐标测量示值误差可达（3+L/75)um L为被测长度(单位：mm)。
电脑型投影仪是由测量投影仪、计算机、二维测量软件组成的一套先进的投影仪，它不但进行普通的投影测量，还能将所测量的数据与计算机进行通信，可能导入到工程制图AUTOCAD里进行绘图。 | 3、3020W/4025W 卧式投影仪主要技术规格 |
| 仪器型号 | 3020W | 4025W | | 投影屏 | Φ300mm | Φ400mm | | 旋转范围：0~360° ; 数显分辨率： 1′ 或 0.01° | | 物 镜 | 倍 率 | 10 X (标) | 20X (选) | 50X (选) | 100X (选) | 5X (选) | 10 X (标) | 20X (选) | 50X (选) | 100X (选) | | 工作距离: | 77.7 | 44.3 | 38.4 | 25.3 | 93.7 | 103.9 | 95.1 | 65.7 | 35.0 | | 物方视场: | 30 | 15 | 6 | 3 | 80 | 40 | 20 | 8 | 4 | | 工作台 | 工作台尺 | 400 X 150 | 450 × 220 | | 测量范围 | X=200 ， Z=100 ; 调焦: Y=75 | X=250 ， Z=150 ; 调焦: Y=100 | | X , Z 轴数显分辨率 : 0.001 , 坐标示值误差 ≤（4+L/75）μm | | 二维数据处理系统 | DC-3000多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点.线.圆.距离.角度测量 | | 照明 | 透射 24V 150W ，反射 24V 150W (带照明光纤) | | 电 源 | 110V/220V,50Hz/60Hz , 400W | | 尺 寸 | (长X宽X高) | （高×宽×深） | | 1090 X 830 X 1010 | 1215×646×1210 | | 重 量 | 160Kg | 240Kg | | 选购件 | 微型打印机、光学寻边器、M2D测量软件等;详情请查阅投影仪附件明细. |
| 4、二维测量软件主要功能介绍 |
|---|
1、数据通过RS232通讯吕与数显表连接；
2、图形放大、缩小、还原、选中、删除；
3、可与打印机（普通喷墨)连接进行图形和尺寸的打印
4、本系统产生的图形文件可在 AutoCAD 中编辑；
5、人性化操作界面，通俗易懂；
6、可测量图形的任何几何图形（点、线、圆、弧、椭圆、矩形、角度、两圆心距离、两平行线距离、点到
直线距离、垂线长度 等等）；
7、构造图形元素（中点、垂线、平行线，角平分线、交点、圆、距离 等等）
8、可预置图形元素；
9、可设定坐标（坐标平移、 工件摆正、 机械坐标系和工件坐标系）
| 5 、应用举例（软件）
1、需要绘图形（根据实例工件） 模具行业；
2、检测工件（根据图纸与绘出来的图形） 技术检测行业；
3、技术开发（根据工件绘的图形进行上报） 科研行业；
|
|
| 二、JT5-800/JT7-1200/JT15-350卧式投影仪 |
|---|
| 卧式测量投影仪是光、机、电一体化的精密高效测量仪 器。影像与工件完全同向，正立直观。它广泛用于机械、仪表、电子、轻工等 行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形狀复杂 工件的轮廓尺寸和表面形狀，如样板、沖压件、凸轮、螺纹、齿轮、成型铣刀等
|
| 型号 | 仪器特点 | | JT5-800 |
1、远心光路设计，测量误差小。
2、电机驱动测量，省力、方便。
3、直插式物镜，锥面配合，弹簧压紧，定中心精确。
4、备有旋转工作台，便于测齿轮类零件。
5、作台能偏摆±15°，便于测量带螺旋角零件。
| | JT7-1200 |
1、投影屏面积大，可以使较大尺寸被测件得到完整的影像。
2、工作台测量范围大，读数系统采用数字显示。
3、工作台从纵、横向传动采用电动，电器开关集中控制，操作使用方便。
4、先进的光栅传感器数显技术和数据处理系统，效率高，误差小。
| | JT15-350 |
1、投影系统采用卧式光路设计,反射照明采用左右两侧光纤斜照明，灯源为24V150W反射卤素灯，光纤 调节随意，方便。
2、投影物镜为三种：10×（必备）、20×（选购）、50×（选购），物镜放大率误差小于0.08%
3、大工作台面,大行程,采用非球面照明,视场均匀明亮,成像清晰.测量应用范围大,适用于车间生产现 场使用,便于及时修配零件.
4、采用有效的散热,隔热措施,避免了以往赏见的光源组发热,发烫的弊端.
|
|
|---|
| 3、主要技术规格 | | 仪器型号 | JT5-800 | JT7-1200 | JT15-350 | | 投影屏 | φ800 mm | φ1200 mm | φ350mm | | 旋转范围：0~360° ; 数显分辨率： 1′ 或 0.01° | | 物镜 | 倍 率 | 10X(标) | 20X(选) | 50X(选) | 100X (选) | 10 X(标) | 20X(选) | 50X (选) | 100X (选) | 10 X (标) | 20X (选) | 50X(选) | | 工作距离: | 206 | 123.5 | 85 | 78 | 300 | 195 | 120 | 50 | 74 | 69 | 63 | | 物方视场: | 80 | 40 | 16 | 8 | 120 | 60 | 24 | 10 | 30 | 15 | 6 | | 工作台 | 工作台尺 | 650X200 | 800X230 | 398X200 | | 测量范围 |
X=200
Z=150
调焦: Y=25
| X=250
Z=150
调焦: Y=100 | X=300
Z=200
调焦: Y=60 | | X , Z 轴数显分辨率 : 0.001 | | 仪器精度 | （ 4+20L ）μ m | | （ 4+40L ）μ m | | L 为被测件长度，单位为 m | | 二维数据处理系统 | DC-3000多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点.线.圆.距离.角度测量 | | 照 明 | 透射 24V 150W ，反射 16V 150W (带照明光纤) | | 电 源 | 110V/220V,50Hz/60Hz , 400W | | 尺 寸 | 长×宽×高 | | 2130 × 1800 × 1950 | 3500 × 2320 × 2250 | | | 重 量 | 1500 Kg | | |
| | |
|
