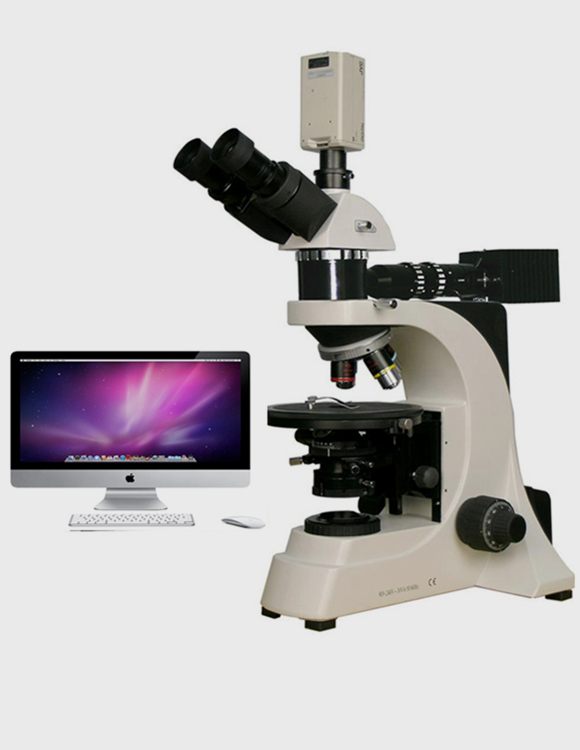

WMD-6970系列矿相显微镜主要用于地质勘查(区域地质勘查、海洋地质勘查、水文地质勘查、工程地质勘查、环境地质勘查、固体矿产勘查、地球化学勘查)、电子、冶金、化工和仪器仪表行业用于观察半透明或不透明的物体。如矿物、金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料，适合于地质勘探、学校、科研部门作观察分析用。该系列仪器可用作单偏光观察、锥光观察、正交偏光观察。
|
型号 |
WMD-6970 |
|
目镜 |
大视野 WF10X(Φ22mm) |
|
刻度目镜 WF10X(Φ20mm) |
|
|
物镜 |
PL 4X/0.10 工作距离7.18mm |
|
PL 10X/0.25 工作距离4.7mm |
|
|
PL 40X/0.65 工作距离0.72mm |
|
|
PL 60X/0.85 工作距离0.18mm |
|
|
转换器 |
四孔(转换器中心可调) |
|
目镜筒 |
三目 |
|
聚光镜 |
摇出式消色差聚光镜，中心可调 |
|
数值孔径 |
N.A.=1.2/0.22 |
|
调焦机构 |
带限位和调节松紧装置的同轴粗微动，微动格值 0.002mm |
|
滤色片 |
蓝色，聚光片N.A.=1.30 |
|
起偏镜 |
振动方向360°可调，带锁紧装置，可移动光路 |
|
检偏镜 |
可移出光路，旋转范围90°，内置勃氏镜，中心可调 |
|
补偿器 |
λ片（Ф18mm，I级红，光程差551nm） |
|
λ/4片（Ф18mm, 光程差147.3nm） |
|
|
石英楔子（12x28mm，Ⅰ-Ⅳ级） |
|
|
电光源 |
6V/20W，卤素灯，亮度可调 |
|
防霉 |
防霉系统 |
|
名称 |
技术参数 |
|
物镜 |
20X |
|
软件 |
偏光分析软件 |
|
系统组成 |
电脑型（WMD-6970C):1.显微镜2.适配镜3.摄像器（CCD)4.电脑（选购） |
|
数码型（WMD-6970D):1.显微镜2.适配镜3.数码相机（选购） |
