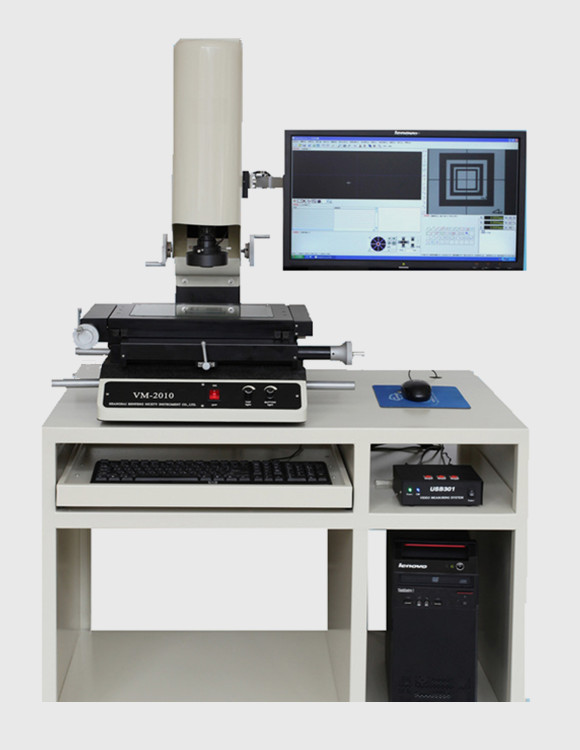

一.用途
影像测量仪用于以二座标测量为目的的应用领域，在机械、电子、仪表、塑胶等行业广泛使用。
1.影像电子测量仪采用彩色CCD摄像机、变焦距物镜与十字线发生器作为测量瞄准系统；
2.由二座标工作台、光柵尺与DC-3000电箱组成数字测量及数据处理系统；
3.影像电子测量仪具有多种数据处理、显示、输入、输出功能，工件摆正功能非常实用；
4.备有RS232界面,与电脑连接后,采用测量软件M2D可对测量图形进行处理及输出。
二、系统简介
影像测量仪系统是将传统的显微镜技术、先进的光电转换技术、优良的计算机图像处理技术结合在一起而开发研制的一项产品.它不但能将所观察的工件显示在计算机屏幕上，还能将所观察的图像在计算机上很方便地测量图形的任何几何图形（点、线、圆、弧、椭圆、矩形、角度、两圆心距离两平行线距离、点到直线距离、垂线长度 等等），快速测量工件的尺寸，自动标注，是一种比较经济实惠的计量仪器。
三、应用范围
影像测量仪适用于以二维平面测量为目的的应用领域。这些领域有：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。

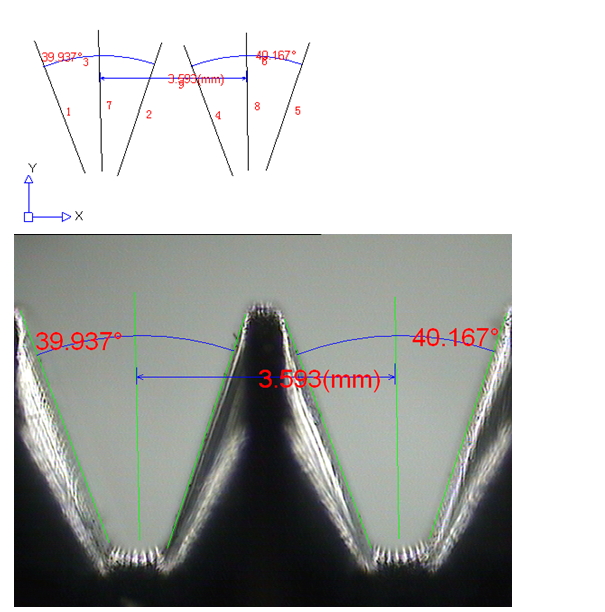

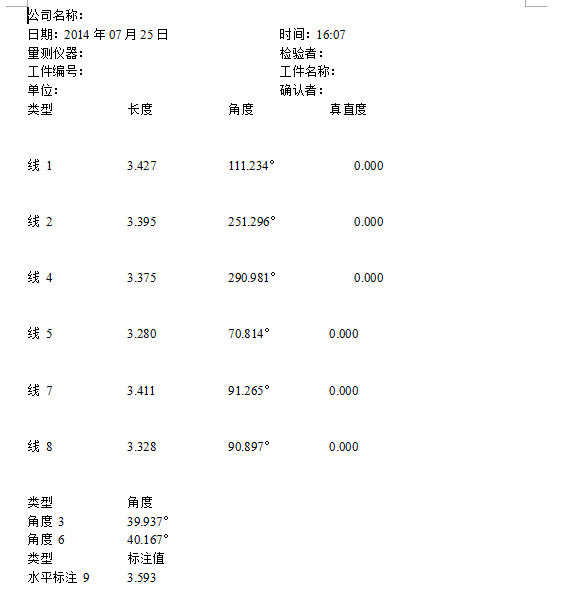

四、实测数据图片（轴承）
一、产品规格
|
仪器型号 |
VMS-1510G/VF |
VMS-2010G/VF |
VMS-2515G/VF |
VMS-3020G/VF |
VMS-4030G/VF |
|
金属台尺寸（mm) |
354×228 |
404×228 |
450×280 |
500×330 |
606×466 |
|
玻璃台尺寸（mm) |
210×160 |
260×160 |
306×196 |
350×280 |
450×350 |
|
运动行程（mm) |
150×100 |
200×100 |
250×150 |
300×200 |
400×300 |
|
仪器重量(kg) |
100 |
110 |
120 |
140 |
240 |
|
外型尺寸（mm) |
540X560X850 |
540X560X850 |
760X600X900 |
760X600X900 |
970X670X940 |
二、详细参数
|
摄像机 |
彩色1/3"CCD摄像机 |
|
显示器 |
17英寸彩色显示器 |
|
双焦物镜倍率 |
0.7--4.5X |
|
工作距离 |
108mm |
|
视频总倍率 |
40--225X |
|
物方视场 |
7--1.1mm |
|
发生器 |
双十字线发生器 |
|
数显解析度 |
0.0005mm |
|
Z轴调焦升降 |
150mm |
|
X.Y坐标示值误差 |
X.Y坐标示值误差≤(3+L/75)μm(L为被测长度单位:mm) X.Y.Z数显分辨率:0.5um |
|
照明 |
表面光源与透射光源均用LED、亮度可调、电源：220V（AC）、50HZ、30W |
|
测量软件软件 |
M2D-IMG 影像测量软件 |
三、测量软件功能
|
M2D-IMG 影像测量软件测量范围 |
多点测量点、线、圆、弧、椭圆，提高测量精度 |
|
座标平移和座标摆正，测量更加方便快捷，提高测量效率 |
|
|
方便快捷的元素组合功能，用户只需简单的点选图形就可组合出点.线.圆.距离.角度 |
|
|
巨集指令，同一种工件批量测量更加方便快捷，提出高测量效率 |
|
|
测量数据直接发送到AutoCAD中，测量的图形可以dxf文档保存 |
|
|
测量数据可发送到Excel中,进行统计分析,可画出简单的Xbar-S管制图,求出Ca,等参数 |
|
|
多种语言界面切换 |
|
|
记录用户程序、编辑指令、教导执行 |
|
|
元素测量：多点测量点,线,圆,弧,角度,椭圆,规定点数测量矩形,自动识别点.线.圆.弧 |
|
|
元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造 |
|
|
元素预置：点、线、圆、弧 |
|
|
图形处理：座标平移，工件摆正 |
|
|
任意轴摆正，座标系重置 |
|
|
图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除 |
|
|
设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除 |
|
|
设置影像的灰度，饱和度，对比度，影像保存为BMP格式 |
|
|
多种寻边模式，电脑自动取点，自动识别圆、弧大大提高采点速度 |
|
|
影像支持S端子输入；影像大小640*480mm |
四、选配件
|
附加镜 |
视频倍率 |
物方视场(mm) |
视频倍率 |
物方视场(mm) |
工作距(mm) |
|
0.5X(选) |
20X~128X |
14~2.2 |
10X~65X |
28~4.4 |
189 |
|
1X镜筒(标配) |
40X~225X |
7~1.1 |
20X~130X |
14~2.2 |
108 |
|
2X(选) |
80X~510X |
3.5~0.6 |
40X~260X |
7~1.1 |
38 |
