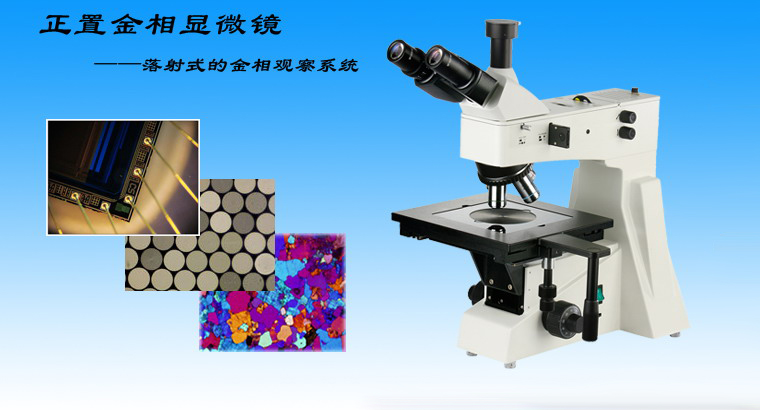

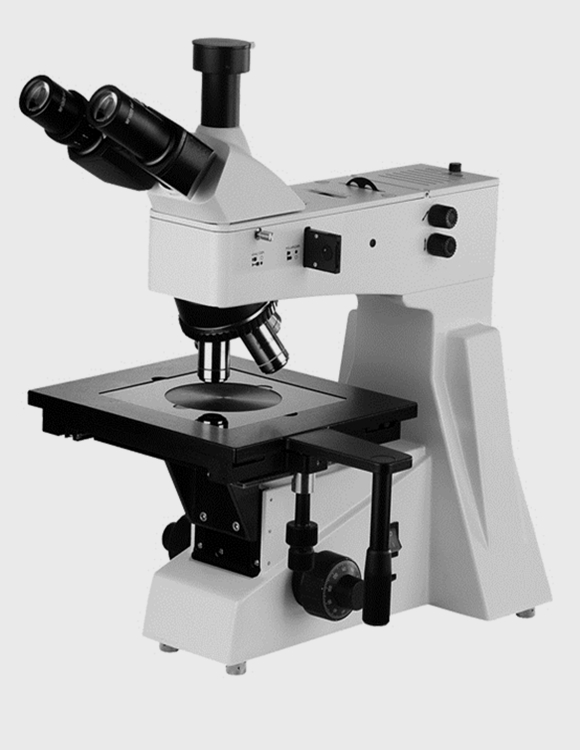

WMJ-9860正置金相显微镜适用于对不透明物体的显微观察。采用优良的无限远光学系统与模块化功能设计理念，可以
方便升级系统，实现偏光观察、暗场观察等功能，紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。符合人机
工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察是金属学、矿物学、
精密工程学研究的理想仪器。
标准配置
|
技术规格 |
|
|
目镜 |
大视野 WF10X(视场数Φ22mm) |
|

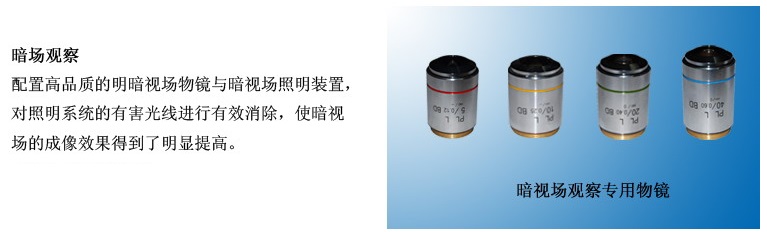

物镜 明暗场无限远长工作距离平场消色差物镜 |
PL L5X/0.12 BD 工作距离：9.70 mm |
|
PL L10X/0.25 BD 工作距离：9.30 mm |
|
|
PL L20X/0.40 BD 工作距离：7.23mm |
|
|
PL L50X/0.70 BD 工作距离：2.50 mm |
|
|
PL L80X/0.80 BD 工作距离：1.25 mm |
|
|

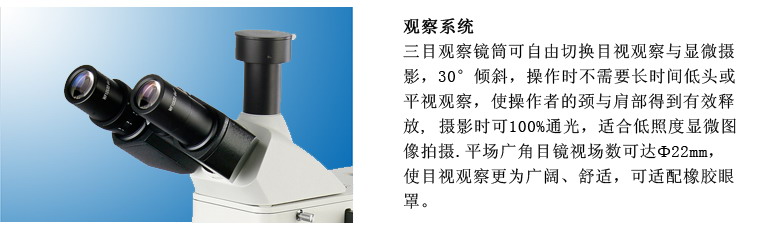

目镜筒 |
三目镜30˚倾斜, 可100%通光摄影 |
|

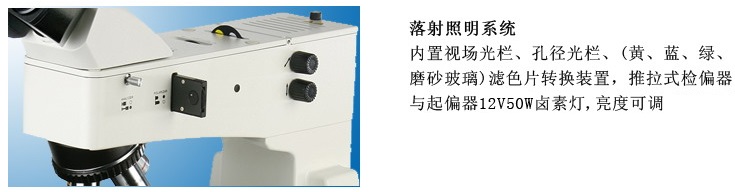

落射照明系统 |
12V50W卤素灯，亮度可调 |
|
内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置，推拉式检偏器与起偏器 |
|
|
调焦机构 |
粗微动同轴调焦,带锁紧和限位装置,微动格值:0.7μm |
|
转换器 |
五孔(内向式滚珠内定位) |
|

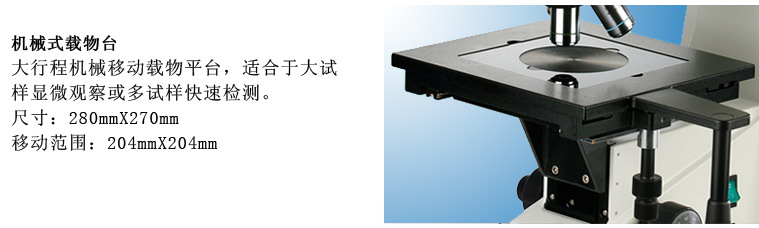

载物台 |
机械式载物台，外形尺寸：280mmX270mm，移动范围：横向（X）204mm，纵向（Y）204mm |
|

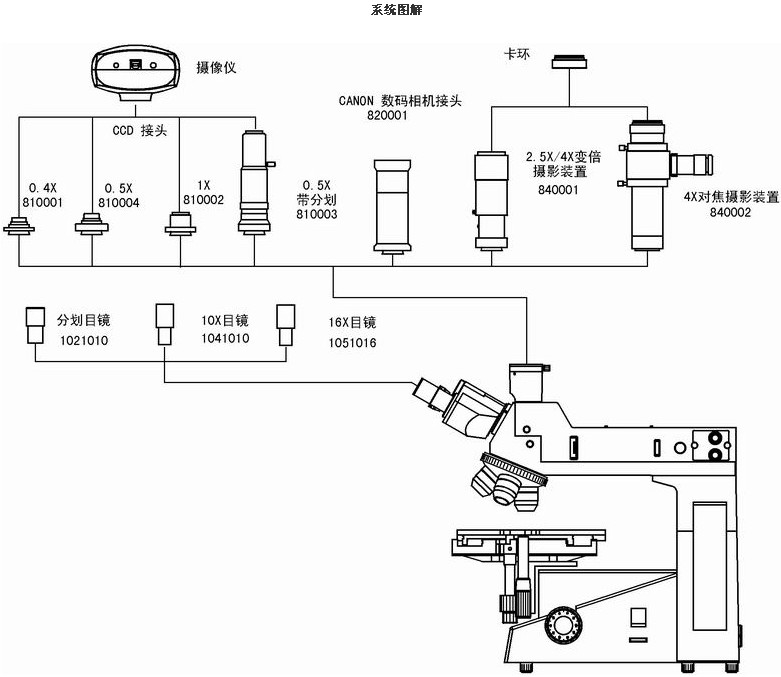

系统组成 |
电脑型(WMJ-9860C) 1.金相显微镜 2.适配镜 3.摄像器(CCD) 4.计算机（选购） |
|
数码型(WMJ-9860D) 1.金相显微镜 2.适配镜 3.数码相机（选购） |
选配件
|
名称 |
类别/技术参数 |
|
目镜 |
分划 10X(Φ22mm),格值0.1mm/格 |
|
明暗场无限远长工作距离平场消色差物镜 |
PL L40X/0.60 工作距离3.0mm |
|
PL L60X/0.75 工作距离1.9mm |
|
|
PL L100X/0.85 工作距离0.4mm |
|
|
载物台 |
机械式载物台，外形尺寸:250mmX230mm, 移动范围:154mmX154mm |
|

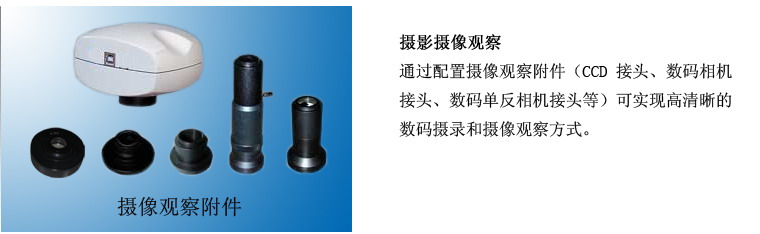

CCD接头 |
0.5X |
|
1X |
|
|
0.5X带分划尺,格值0.1mm/格 |
|
|
摄像仪 |
DV-1 Video输出(380/520 电视线)，USB输出（42万像素） |
|
DV-2带USB输出 （130/300/500/1000万像素） |
|
|
DV-3带Video输出(380/520 电视线) |
|
|
数码相机接头 |
CANON(A570,A610,A620,A630,A640,A650,EF) NIKON( F) |
|
分析软件 |
金相图像测量分析软件 |
|
金相组织图谱评级分析软件 |
