标准配置
|
目镜 |
10X平场大视野目镜，视场数Ф22mm |
||
|

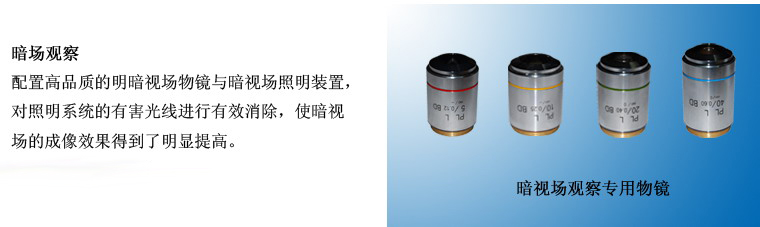

物镜 (无限远长工作距离平场消色差物镜) |
放大倍率 |
数值孔径 |
工作距离mm |
|
5X |
0.12 |
26.1 |
|
|
LMPlan10X |
0.25 |
20.2 |
|
|
LMPlan20X |
0.35 |
6.0 |
|
|
50X |
0.70 |
3.68 |
|
|
80X |
0.80 |
1.25 |
|
|

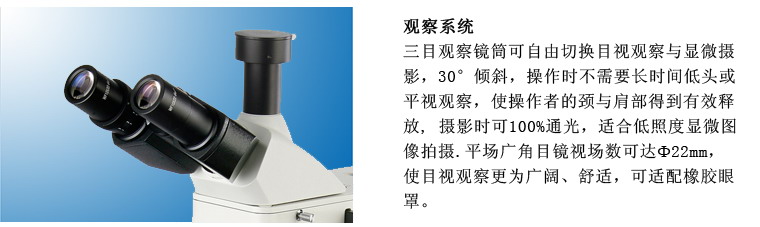

目镜筒 |
30°倾斜，双目瞳距调节范围：53~75mm |
||
|
调焦机构 |
粗微动同轴调焦, 微动格值:0.8μm,粗动松紧可调,带锁紧和限位装置 |
||
|
转换器 |
五孔转换器 |
||
|

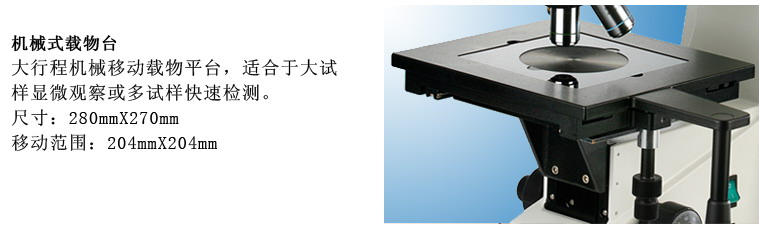

载物台 |
机械式，尺寸：280mmX270mm，移动范围：横向（X）204mm，纵向（Y）204mm |
||
|
偏光装置 |
起偏振器，可360度旋转，可推拉切换 |
||
|
检偏振器，可推拉切换 |
|||
|
照明系统 |
落射照明：12V50W卤素灯，亮度可调；透射照明：大功率LED |
||
|
DIC观察系统 |
适用于LMPlan10X/LMPlan20X DIC物镜 |
||
|
防霉 |
光路防霉系统 |
||
|

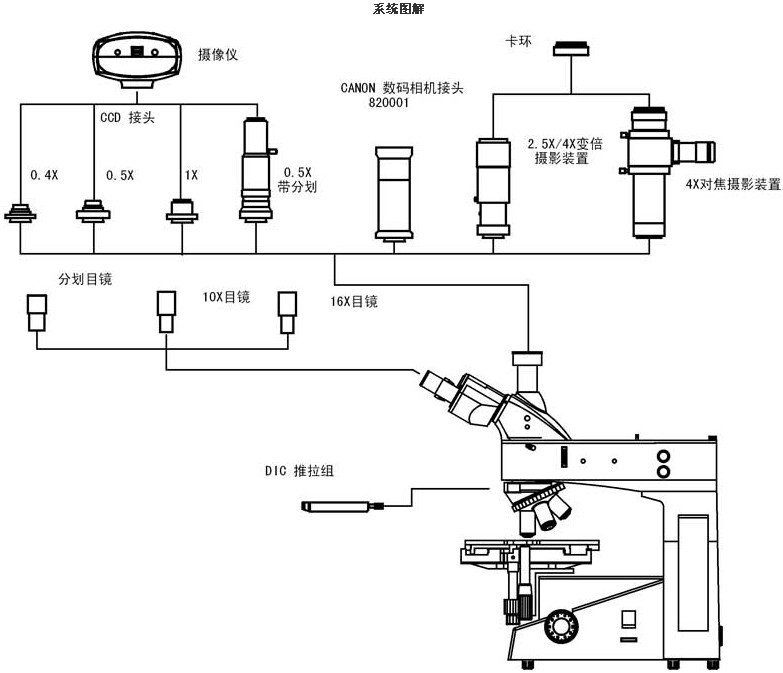

系统组成 |
电脑型(WMJ-9835DIC-C) 1.金相显微镜 2.适配镜 3.摄像器(CCD) 4.计算机（选购） |
||
|
数码型(WMJ-9835DIC-D) 1.金相显微镜 2.适配镜 3.数码相机（选购） |
|||
选配件
|
名称 |
类别/技术参数 |
||
|
目镜 |
分划 10X(Φ22mm),格值0.1mm/格 |
||
|
物镜 |
放大倍率 |
数值孔径 |
工作距离（mm） |
|
40X |
0.60 |
3.98 |
|
|
60X |
0.75 |
1.22 |
|
|
100X（干式） |
0.85 |
0.40 |
|
|
载物台 |
机械式, 尺寸250mmX230mm, 移动范围:154mmX154mm |
||
|

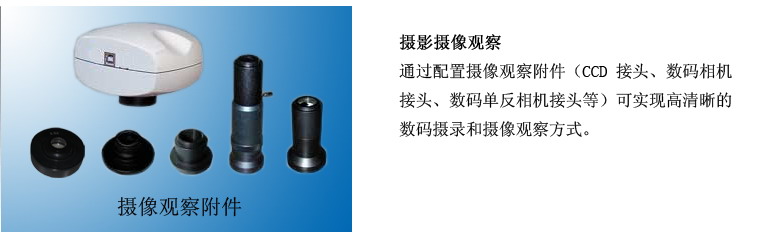

CCD接头 |
0.4X |
||
|
0.5X |
|||
|
1X |
|||
|
0.5X带分划尺,格值0.1mm/格 |
|||
|
摄像仪 |
DV-1(USB和Video输出) |
||
|
DV-130 / 300 / 500 /1000(USB输出) |
|||
|
DV-380 / 520 (带Video输出) |
|||
|
数码相机接头 |
CANON(EF) NIKON( F) |
||
|
分析软件 |
金相图像测量分析软件 |
||
|
金相组织图谱评级分析软件 |
|||
